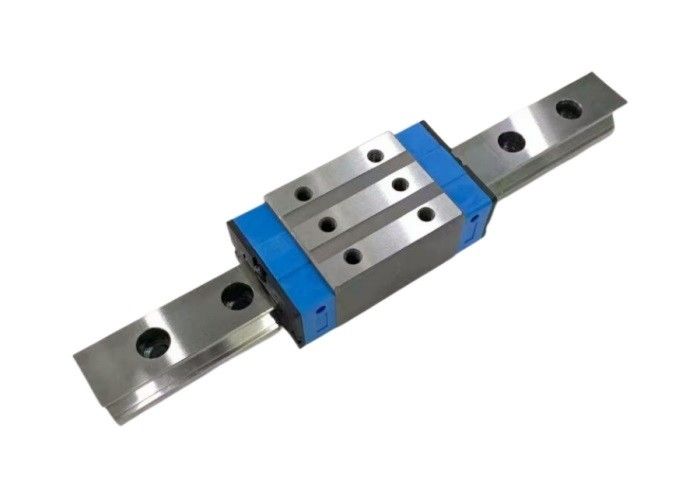

Slider Panduan Linier Tipe Beban Berat Untuk Gerakan Halus Dan Penyelarasan Sempurna

Keuntungan dari panduan linier Arta:

-Akurasi posisi tinggi, pengulangan tinggi

Panduan linier ARTA merupakan desain gerak menggelinding dengan koefisien gesekan rendah, dan perbedaan gesekan dinamis dan statis sangat kecil.Oleh karena itu, stick-slip tidak akan terjadi saat feeding submikron dilakukan.

-Resistensi gesekan rendah, presisi tinggi dipertahankan untuk jangka waktu lama

Ketahanan gesekan pada jalur pemandu linier hanya 1/20 hingga 1/40 dari ketahanan gesekan pada pemandu geser. Dengan jalur pemandu linier, pelumasan sumur dapat dengan mudah dicapai dengan menyuplai gemuk melalui puting gemuk pada pengangkutan atau menggunakan pemompaan oli terpusat. sistem, sehingga ketahanan gesekan berkurang dan akurasi dapat dipertahankan untuk jangka waktu lama.

-Kekakuan tinggi dengan desain beban empat arah

Rancangan mekanika geometri yang optimal menjadikan jalur pemandu linier mampu memikul beban pada keempat arah, radial, radial terbalik, dan dua arah lateral.Selain itu, kekakuan jalur pemandu linier dapat dengan mudah dicapai dengan memuat gerbong terlebih dahulu dan dengan menambah jumlah gerbong.

-Cocok untuk operasi kecepatan tinggi

Karena karakteristik ketahanan gesekan yang rendah, gaya penggerak yang dibutuhkan jauh lebih rendah dibandingkan sistem lain, sehingga konsumsi dayanya kecil.Selain itu, efek kenaikan suhu kecil bahkan pada pengoperasian kecepatan tinggi.

-Instalasi mudah dengan pertukaran

Dibandingkan dengan proses pengikisan pemandu geser konvensional yang membutuhkan keterampilan tinggi, jalur pemandu linier dapat menawarkan presisi tinggi bahkan jika permukaan pemasangan dikerjakan dengan penggilingan atau penggilingan.Selain itu, jalur pemandu linier yang dapat dipertukarkan memberikan kemudahan untuk pemasangan dan pemeliharaan di masa mendatang.

Tipe beban berat

1. 2. 3.

Aplikasi:

-Pusat Mesin
-NC Bubut
-XYZ Sumbu Pemotongan Berat
-Peralatan mesin
-Sumbu Pengumpan Kepala Gerinda Mesin Gerinda
-Mesin Penggilingan
-Z Sumbu Mesin Bor dan Peralatan Mesin

Faktor Keamanan Statis ( fs )

Karena benturan dan getaran saat jalur pemandu diam atau bergerak, atau inersia saat mulai dan berhenti, jalur pemandu linier mungkin menghadapi gaya eksternal yang tidak terduga.Oleh karena itu, faktor keamanan harus dipertimbangkan untuk pengaruh beban operasi tersebut.Faktor keamanan statis ( fs ) adalah rasio nilai beban statis dasar (C 0 ) terhadap beban kerja yang dihitung.Faktor keamanan statis untuk berbagai jenis aplikasi ditunjukkan pada Tabel.
