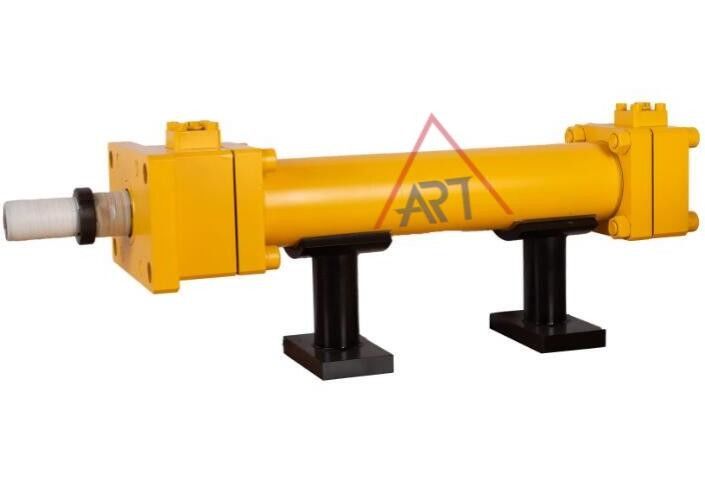

Silinder Hidraulik Fleksibilitas Desain Empat Batang Tekanan Kerja Tertinggi 160 Kgf/Cm²

Fitur
1).Kepatuhan dengan Spesifikasi ISO-6020/2.
2).Tekanan kerja tertinggi adalah 160 kgf/cm²
3).Desain empat batang, keserbagunaan.Perawatan mudah, kontrol ketat terhadap akurasi pemesinan, gesekan rendah, dan masa pakai tinggi.
4).Dimensi eksternal kompatibel dengan produk HMI perusahaan Parker di AS.
5).Berbagai jenis instalasi untuk dipilih pelanggan.
6).Dapat digunakan pada peralatan teknik, seperti baja, metalurgi, kapal dan mesin lainnya.
7).Kompatibel dengan silinder oli di Packer.

Instalasi

Simbol	Nama	Menggambar	Simbol	Nama	Menggambar
SD	Dasar		karena	Trunnion menengah
FA	Flensa batang		TA	Trunnion kepala
FB	Flensa kepala		CA	Clevis
LA	Kaki		CB	Clevis ganda
LB	Sudut akhir

Penyesuaian dan Pengujian Silinder Hidraulik

Pertama, kurangi tekanan kerja di dalam silinder menjadi sekitar (0,5-1) MPa.Kemudian, buat batang piston melakukan gerakan bolak-balik dan buka sumbat knalpot untuk pembuangan.

Cara pembukaannya adalah sebagai berikut:

Ketika piston mencapai akhir langkahnya, buka sumbat knalpot pada saat tekanan naik, dan segera tutup sebelum kembalinya dimulai.Pada proses pembuangan, terdengar suara mendesis yang diikuti dengan keluarnya minyak berbusa berwarna putih dan keruh.Ketika udaranya benar-benar habis, minyak yang disemprotkan akan menjadi jernih.Kelengkapan knalpot bisa dinilai dengan mata telanjang.

Jika silinder hidrolik dilengkapi dengan perangkat penyangga yang dapat disetel, dan piston sedang bergerak, setel katup throttle terlebih dahulu ke posisi dengan laju aliran yang lebih rendah, lalu sesuaikan ukuran port throttle secara bertahap hingga persyaratan terpenuhi.

Selain melakukan tugas penyetelan di atas, perlu juga dilakukan pengecekan kebocoran oli pada berbagai komponen penyekat dan apakah baut pada bagian penghubungnya kendor, untuk mencegah terjadinya kecelakaan.

Berdasarkan penggunaan silinder hidrolik, jadwalkan waktu inspeksi rutin dan simpan catatan inspeksi.

1. Penyesuaian Perangkat Knalpot:

2. Penyesuaian Perangkat Buffering:

3. Pemeriksaan Berbagai Bagian Silinder Hidrolik:

4. Inspeksi Reguler:

Langkah-langkah penyelarasan:

1.Putar mur pengunci berlawanan arah jarum jam dengan 1/4 lingkaran demi kunci pas.

2.Menggunakan heksa.kunci pas untuk menyetel sekrup penyelarasan B:

1) searah jarum jam, kecepatan batang akan melambat

2)berlawanan arah jarum jam, kecepatan batang akan meningkat.

3.Setelah penyelarasan, gunakan hex.kunci pas untuk memasang sekrup penyelaras B, lalu kencangkan mur bantalan C untuk mencegah kemungkinan tersebut

kebocoran pada seal bantalan D

4. Kencangkan mur pengunci A

Posisi pelabuhan dan bantalan

Tipe SD	tipe LA
Standar=A:port masukan B:Posisi bantalan D:Periksa posisi katup

misal: formulir pemesanan untuk posisi HCA70-LA-C-100X200-BBA

Port masukan = posisi B

Bantal=Sebuah posisi

Panjang bantal

	membosankan (mm)	L	aku
	32--63	20	10
	80--160	25	15
	180--224	30	27
	250	35	32

• Jika pergerakan silinder dengan pembebanan di atas 500 mm/detik,
• Jika kecepatan gerak lebih tinggi dari 750mm/detik, katup pengurang kecepatan eksternal harus digunakan

Aplikasitidak hanya untuk peralatan mesin mekanik produksi dan peralatan pemrosesan logam, tetapi juga dapat digunakan secara luas pada aktuator baja, kontrol pembangkit listrik tenaga nuklir, lift penumpang, dll.


Menentukan bahan yang dibutuhkan saat memesan

(1)N:NBR

(2)V:F≤200℃

Pabrik:


Pertanyaan Umum
Q1: Apakah Anda produsen atau perusahaan dagang?
Kami memiliki pabrik sendiri, sehingga kami dapat memberikan harga terbaik serta layanan pertama.


Q2: Apakah Anda menerima produk kustomisasi atau non-standar?
Ya, kami dapat menyesuaikan produk sesuai kebutuhan pelanggan.


Q3: Apa MOQ Anda?
MOQ tergantung pada kebutuhan klien kami.Selain itu, kami menerima pesanan percobaan sebelum produksi massal.


Q4: Berapa lama waktu pengiriman Anda?
Biasanya, waktu pengiriman adalah 7 hari jika kami memiliki stok.Jika kita tidak memiliki stok, dibutuhkan 15-30 hari kerja.Dan itu juga tergantung pada kuantitas dan kebutuhan produk.


Q5: Apa syarat pembayaran Anda?
T/T.Jika Anda memiliki pertanyaan, jangan ragu untuk menghubungi kami.
