Fitur:
1.Untuk menghemat ruang, OS2 dirancang jauh lebih pendek dari produk OS1.
2.Menggunakan flensa yang terpasang dengan baut untuk memperbaiki produk OS2.
3. Tiga jenis port masukan dapat dipilih untuk kebutuhan desain yang berbeda
Produk dapat memilih dua arah putaran, kiri dan kanan, sesuai dengan situasi aplikasi.Keunggulan intinya ada tiga:
1. Sangat mengurangi waktu untuk menjepit dan melepaskan benda kerja, karena perlengkapan hidrolik mengandalkan tekanan oli untuk mencapai waktu benda kerja, yang berkurang 90% -95% dibandingkan dengan perlengkapan manual,
2. Akurasi posisi tinggi, pengulangan gaya penjepitan memastikan keakuratan posisi dan penjepitan.
3. Memanfaatkan ruang secara maksimal untuk meningkatkan tingkat pemanfaatan ruang pada perlengkapan
| membosankan (mm) |
32 |
40 |
50 |
63 |
| Gerakan |
Akting ganda |
| Sudut putar |
90°,180° |
| Arah putar |
Kiri atau kanan |
| Pukulan putar |
16, 20 |
| Pukulan penjepit |
9, 10 |
| Cairan |
Tengah malam |
| Maks.tekanan kerja (kgf/c㎡) |
70.140 |
| Tes (kgf/c㎡) |
210 |
Formulir pemesanan
OS2---SR---32X90---A
1 2 3 4

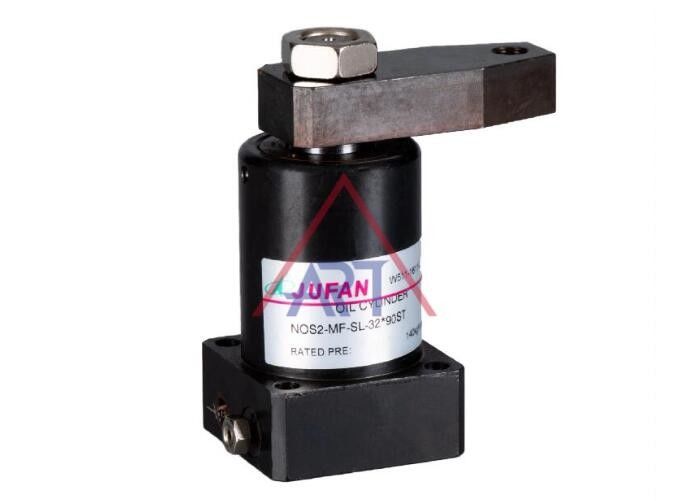

| OS2: Putar dan jepit silinder hidrolik |
| 1 |
Jenis |
(1)SR : putar kanan satu sisi (3)DR: putar kanan dua sisi
(2)SL : putar kiri satu sisi (4)DL: putar kiri dua sisi
|
| 2 |
Membosankan mm |
32, 40, 50, 63 |
| 3 |
Sudut putar |
90° , 180° |
| 4 |
Pelabuhan masukan |
(1) A/spasi : piston standar-satu di badan, satu lagi di sisi flensa dasar.
(2) B : port masukan berada di sisi flensa dasar.
(3) M : port masukan berada di bagian bawah flensa dasar.
|
Dimensi eksternal:
| OS2-90° lengan tunggal |
OS2- lengan ganda 90° |
 |
|
| Sisi flensa OS2-B |
OS2-M Sisi bawah |
|
|
Deskripsi Produk dan Terapi Kerja :
Batang piston dapat berputar 90° ke kanan (atau kiri) sambil memendek dan memendek, kemudian menggunakan langkah penjepit untuk menjepit benda kerja dengan lengan penjepit silinder oli.
Keuntungan terbesar dari silinder penjepit yang berputar adalah ia memiliki aksi memutar dan menekan, yang secara efektif dapat menghindari masalah penyumbatan pada silinder tradisional.
Hal ini dapat mencapai fungsi memutar dan menekan dalam posisi sempit dengan ruang terbatas, dengan rotasi radial dan aksi penjepitan aksial, untuk mengompres dan memperbaiki objek target, Karena penggunaan alur dan pin berulir untuk mencapai rotasi, arah putaran silinder penjepit umumnya berasal dari aksi tekanan ke bawah.
Putaran dan tekanan ke bawah tidak terjadi secara bersamaan, namun waktu putaran akan lebih singkat dibandingkan dengan tekanan ke bawah.Ketika silinder penjepit rotasi bekerja secara normal, ia perlu menunggu hingga aksi rotasi selesai sebelum tekanan ke bawah dapat digunakan untuk penentuan posisi.
Silinder penjepit putar tidak dapat digunakan untuk kerja selama rotasi kecuali gayanya sangat kecil. Karena karakteristik ini, silinder penjepit putar biasanya digunakan dalam posisi kompak untuk mencapai aksi kompresi putar.
