Panduan Gerak Linier Plastik Pengembalian Blok Akhir Dengan Metode Pengembalian Tipe Alur Pinggang

Deskripsi Produk:

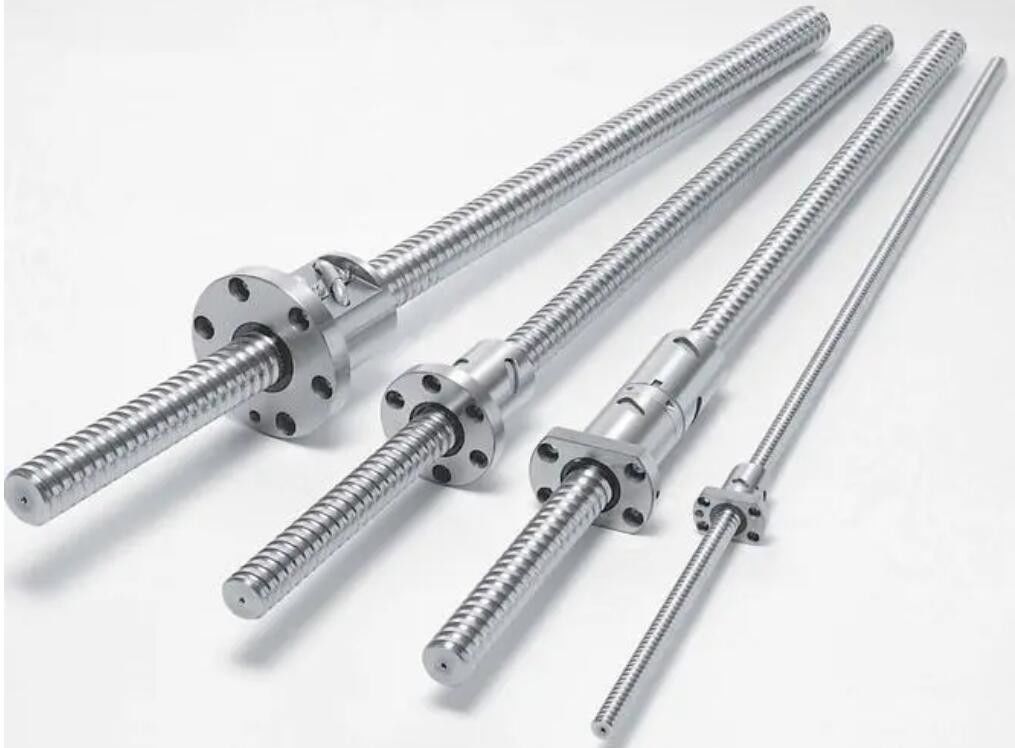

Sekrup bola adalah komponen transmisi yang umum digunakan pada perkakas dan mesin presisi.Fungsi utamanya adalah mengubah gerak rotasi menjadi gerak linier atau torsi menjadi gaya berulang aksial, sekaligus memiliki karakteristik presisi tinggi, reversibilitas, dan efisiensi.Karena ketahanan gesekannya yang kecil, sekrup bola banyak digunakan di berbagai peralatan industri dan instrumen presisi.

Bearing merupakan komponen penting dalam peralatan mekanik masa kini.Fungsi utamanya adalah untuk menopang benda yang berputar secara mekanis, mengurangi koefisien gesekan selama pergerakannya, dan memastikan akurasi putarannya.Sekrup bola biasanya dilengkapi dengan bantalan penyangga khusus untuk sekrupnya, dengan sudut kontak 60°.Bantalan ini memiliki daya dukung yang besar, kecepatan rendah, dan akurasi tinggi.Umumnya, bantalan perlu dipasangkan saat pemasangan.Metode pemasangan khusus harus ditentukan berdasarkan penggunaan peralatan mesin, dan kedua ujung sekrup bola dihubungkan melalui bantalan dan dudukan bantalan, dan kemudian dihubungkan melalui dudukan bantalan dan peralatan.Mur sekrup dihubungkan ke dudukan mur melalui flensa, kunci, atau ulir.Setelah memasang bantalan pada kedua ujung batang sekrup, kencangkan bantalan dengan penjepit atau mur pengunci.Pada saat ballscrew bekerja akan menghasilkan gaya aksial dan memerlukan bantalan yang mampu menahan gaya dorong aksial.

Untuk meningkatkan akurasi kerja sistem umpan, mekanisme sekrup bola harus memiliki kekakuan transmisi yang tinggi.Selain meningkatkan kekakuan sekrup bola itu sendiri, mekanisme sekrup bola harus dirancang dengan struktur pendukung yang cukup kaku dan harus dipasang dengan benar.Faktor-faktor yang mempengaruhi kekakuan struktur pendukung antara lain kekakuan dudukan bantalan, bidang kontak antara dudukan bantalan dengan struktur mesin, dan kekakuan bantalan.

Sekrup bola universal, menggunakan bantalan bola kontak sudut sudah cukup.Pasang bantalan "tatap muka" pada kedua ujung poros penyangga sekrup bola.Jika itu adalah batang sekrup khusus untuk peralatan khusus, dan jika manual pemasangan peralatan memerlukan penggunaan bantalan khusus, maka rakitlah sesuai dengan instruksi yang relevan.

Dalam kapasitas menahan beban sekrup bola, beban radial dan aksial ada secara bersamaan, dan pemilihan bantalan harus dipertimbangkan.Bantalan yang umum digunakan yang dapat menahan beban secara bersamaan antara lain bantalan kontak sudut dan bantalan rol tirus.Yang pertama berfokus pada beban ringan kering dan medan berkecepatan tinggi, sedangkan yang kedua berfokus pada situasi beban berat dan kecepatan rendah.Perlu diperhatikan bahwa kedua jenis bantalan di atas umumnya digunakan berpasangan dan dipasang relatif satu sama lain (berhadapan atau membelakangi), yang dapat membatasi pergerakan aksial batang sekrup.

Petunjuk pemasangan bantalan sekrup bola: Menggunakan selongsong pemasangan, diameter selongsong sama dengan cincin bagian dalam bantalan, dan bahannya dapat berupa selongsong aluminium atau tembaga untuk menekan cincin bagian dalam. Jika toleransinya ketat atau Jika interferensinya kencang, bantalan harus dipanaskan.Perhatikan pengamatan sudut kontak panah atau elemen gelinding di dalam bantalan pada posisi lengkapnya.Umumnya digabungkan secara membelakangi atau berhadap-hadapan, dan terakhir disekrup pada mur pengunci.Detektor retroreflektor umumnya digunakan untuk memposisikan bantalan.

Fitur:

Sekrup bola memiliki banyak karakteristik unggulan.Ini memiliki efisiensi tinggi dengan lebih dari 90% peralatan pengujian dan proses pemeriksaan kualitas.Karena kualitas permukaan yang unggul dan ukuran bola yang ketat, kenaikan suhunya rendah.Dengan kenaikan suhu yang kecil dan langkah-langkah seperti pra-pengetatan dan penghapusan jarak bebas, ini mencapai presisi tinggi.Kecepatan tinggi dapat dicapai, karena memungkinkan mesin bekerja dengan andal selama 60M/mnt dan batang sekrup serta mur diproses dengan bahan yang sangat baik.Tidak ada gesekan kental antara sekrup dan mur, sehingga akurasi penyetelan ulang tetap terjaga.Perangkat pencegah debu khusus dirancang di ujung mur dan memerlukan perawatan umum.Melalui kontrol ketat terhadap material dan kekerasan permukaan HRC62 pada sekrup (baja karbon tinggi) dan mur (baja paduan), sekrup bola memiliki masa pakai yang lama.

Parameter teknik:

Aplikasi:

Penggunaan sekrup bola banyak digunakan di banyak industri:

Mesin Industri: Pusat permesinan CNC, mesin bubut CNC, tempat tidur CNC, mesin pemotong kawat CIC, mesin bor CNC, mesin penggilingan gantry, peralatan pemrosesan laser, mesin penandaan, mesin ukiran CNC, mesin gambar mesin pengemas IC, mesin pemesinan pelepasan CIC, penggilingan CWC mesin, mesin kaca, mesin tekstil, mesin pertukangan kayu, mesin percetakan dan pengemasan, mesin minyak bumi, mesin metalurgi, mesin tembakau.

Mesin Elektronik: Lengan robot, mesin pengujian, peralatan pengukuran, platform XY, peralatan medis, peralatan otomasi pabrik.

Mesin Transmisi: Peralatan perlakuan panas logam, peralatan reaksi nuklir, aktuator.

Industri Dirgantara: Aktuator penutup pesawat, aktuator kursi, peralatan instalasi bandara, aktuator antena radio, pengatur pintu dan jendela, pengatur tempat tidur medis, peralatan tempat parkir.

Kustomisasi:

• Kebisingan Rendah dan Tahan Lama:Panduan gerakan linier kami menampilkan kebisingan rendah dan sifat tahan lama, memberi Anda solusi gerakan yang lebih tenang dan tahan lama.
• Panjang:Panjang panduan kami bisa mencapai hingga 10m, sehingga memberi Anda ukuran tepat yang Anda perlukan untuk aplikasi Anda.
• Struktur:Panduan kami terdiri dari poros, mur sekrup, dan bantalan bola, memberi Anda solusi gerakan yang kokoh dan andal.
• Struktur bola sekrup:Sekrup timah bola, sekrup bantalan bola, dan sekrup bola gulung kami memberi Anda kemampuan kecepatan tinggi dan beban berat.
• Diameter:Panduan kami hadir dalam diameter mulai dari 12-50 mm, sehingga memberi Anda ukuran tepat yang Anda perlukan untuk aplikasi Anda.

Pengepakan dan Pengiriman:

Panduan gerak linier dikemas dengan aman dan dikirimkan dengan bahan kemasan yang sesuai untuk melindungi produk dari kerusakan selama pengangkutan.Semua barang diperiksa dengan cermat sebelum dikemas dan dikirim.

Untuk memastikan pengiriman yang aman, panduan gerak linier dibungkus dengan gelembung untuk melindunginya dari potensi kerusakan yang terjadi selama transit.Untuk barang yang lebih besar, barang tersebut juga ditempatkan di dalam kotak karton dan disegel dengan pita pengepakan.

Sebelum pengiriman, panduan gerak linier diperiksa apakah ada kekurangan atau cacat.Jika ada yang ditemukan, segera diganti atau diperbaiki sebelum dikirim.
