Perhitungan kekuatan output teoritis
Tekan F1 = A1XP1X B
PulI F2=A2XP2X B
A1 : area yang ditekan di sisi dorongan (cm~) A1=nD/4=0.785D
A2 : area ditekan sisi tarik (cm ~ A2=n(Dd)/4=0.785(Dd
D: diameter piston ((cm)
d: diameter batang ((cm)
P1: tekanan masuk untuk mendorong ke depan (kgf/cm~)
P2 : tekanan masuk untuk menarik mundur (kf/cm~) : rasio beban
Catatan: 1. kekuatan keluar praktis silinder lebih kecil dari kekuatan teoretis.
2. ketika silinder bergerak secara teratur, rasio beban biasanya dipilih sebagai 0.8Jika tidak, 0,6 digunakan.
contoh: misalkan kekuatan output adalah 1000 kgs dan tekanan kerja adalah 70kgf/cmApa lubang silinder yang cocok?
Kekuatan output F=1000kg
Tekanan kerja P=70kgf/cm
rasio bebanB=08
F,=A,XPXB
A,=F,/(P,X B)=1000/(70X0.8) =17.86cm
A=nD/4=0785D
Jadi..D'=17.86/0.785=22.75cm
D=/22.75=4.8cm=48mm
ukuran lubang yang cocok adalah 50mm
Fitur:
1.Sinyal kedekatan dideteksi dengan sensing magnetik antara kedekatan pada permukaan tabung dan magnet yang tertanam di piston.
2Posisi sinyal proimity ditentukan oleh posisi kedekatan yang berada di permukaan tabung silinder.
3.Dekat dapat diatur dan sejajar dengan mudah yang menghemat waktu dalam desain dan perakitan.
4Dimensi eksternal silinder induktif MGHC adalah sama dengan silinder HC tie-rod.
Posisi pelabuhan dan pelabuhan
| Tipe SD |
Tipe LA |
|
Standar=A:port input B:posisi bantal D:posisi katup pemeriksaan
|
|
contoh:Formulir pesanan untuk posisi HCA70-LA-C-100X200-B-B-A
Input port = posisi B
Cushion = Posisi
Panjang bantal
|
Bore ((mm) |
L |
Aku |
| 32-63 |
20 |
10 |
| 80 sampai 160 |
25 |
15 |
| 180-224 |
30 |
27 |
| 250 |
35 |
32 |
- Jika gerakan silinder dengan beban lebih dari 500 mm/detik,
- Jika kecepatan bergerak lebih tinggi dari 750mm/detik,ventil pengurangan kecepatan eksternal harus digunakan
Permohonantidak hanya untuk produksi alat mesin mekanik dan peralatan pengolahan logam, tetapi juga dapat digunakan secara luas dalam aktuator baja, kontrol pembangkit listrik tenaga nuklir, lift penumpang, dll
| Jenis |
Simbol |
Menggambar |
Bersama Bellow |
Buktinya |
Bore ((mm) |
|
|
32,40,50,63,80,100,125,150,180,200,224,250 |
| Akting ganda |
HCA |
|
HCA-H |
HCA-J |
| Tulang ganda |
HCC |
|
HCC-H |
HCC-J |
| Batang ganda dengan keselarasan |
HCD |
|
HCD-H |
HCD-J |
HC2...A...70... ...SD...C...100...200ST... ... ... ... ... ...
1) 2) 3) 4) 5) 6) 7) 8) 9) 10) 11) 12) 13)

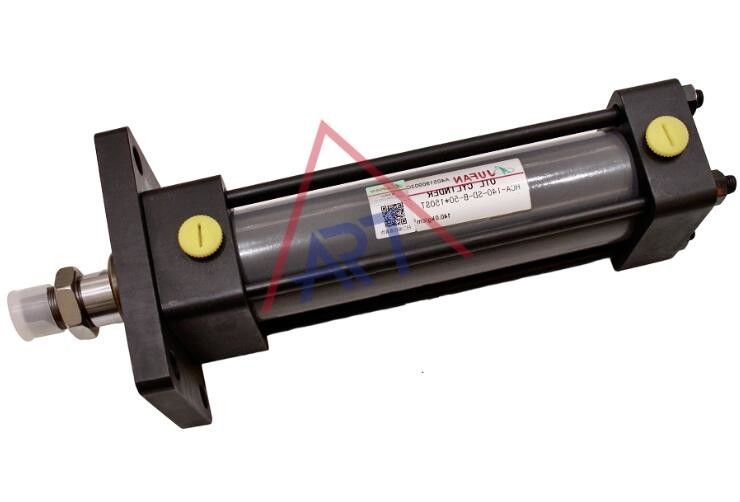

| HC2:Silinder Hidrolik Tie-Rod |
| 1) Tipe |
A: akting ganda
C: batang ganda
D: batang ganda dengan keselarasan stroke
|
| 2)tekanan kerja |
70:70kgf/cm2
140: 140kgf/cm2
|
| 3) Kinerja kosong: (penggunaan standar) |
H:dengan di bawah
J:bertahan terhadap panas/erosi (suhu tertinggi 200°C) |
| 4)Tipe pemasangan |
SD/FA/FB/CA/CB/LA/LB/TA/TC |
| 5)Ukuran batang |
C: Kelas C B: Kelas B
Catatan: 1standar: batang kelas HC-70+C
2.Standar: batang kelas HC-140+B
3. Mohon tentukan kapan batang kelas HC-70+B atau batang kelas HC-140+C
|
| 6)Bor ((mm) |
32,40,50,63,80,100,125,150,180,200,224,250 |
| 7)Stroke ((mm) |
Max.stroke = Max panjang stroke-Min. panjang stroke |
| 8)Blank bantal: |
Tidak ada bantal
B:Bantal di kedua sisi
R: Bantal pada penutup batang
H:Bantal pada penutup kepala
|
| 9) Konektor Y |
Y:Y konektor
I:I konektor
|
| 10)Penyesuaian stroke |
Hanya keselarasan ke depan dan panjang selaras < atau = panjang pukulan
|
|
11)Posisi pelabuhan
|
|
| 12)Posisi bantal |
|
| 13) Bahan segel minyak kosong |
NBR (penggunaan standar),2: PU 3:FPM |
Menentukan bahan yang dibutuhkan saat memesan
(1)N:NBR
(2)V:F≤200°C
| Membosankan |
X |
| 32.40.50 |
1/3.5xstroke + 45 |
| 63.80.100 |
1/4 xstroke + 55 |
| 125.150180.200 |
1/5xstroke + 65 |
| 224.250 |
1/6xstroke + 80 |
Pabrik:
Di mana silinder hidrolik digunakan?
Silinder hidrolik adalah komponen yang cukup serbaguna. Anda dapat menemukannya dalam berbagai aplikasi di berbagai industri.
Mereka biasanya digunakan dalam peralatan konstruksi seperti excavator dan buldozer untuk memindahkan beban berat.
peran penting dalam proses manufaktur, seperti dalam mesin stamping logam dan peralatan cetakan plastik.
Jadi, apakah Anda membangun, manufaktur, atau hanya duduk di
meja Anda, ada kemungkinan besar ada silinder hidrolik bekerja di belakang layar!
Apa tiga jenis silinder hidrolik?
Ada tiga jenis utama silinder hidrolik, masing-masing dirancang untuk aplikasi dan kondisi operasi tertentu:
1.Silinder Hidraulik Berfungsi Tunggal
- Operasi:Dalam silinder tunggal, cairan hidrolik ditekan hanya di satu sisi piston, biasanya untuk memperpanjang batang piston.seperti gravitasi atau mata air, ketika tekanan dilepaskan.
- Aplikasi:Silinder ini umumnya digunakan dalam aplikasi seperti jack, mesin pencetak hidrolik, dan perangkat angkat di mana gaya pengembalian tidak terlalu kritis atau dapat disediakan oleh faktor eksternal.
2.Silinder Hidraulik Berfungsi Ganda
- Operasi:Silinder beraksi ganda memiliki dua port untuk cairan hidrolik: satu untuk memperpanjang batang piston dan yang lain untuk menariknya.yang memungkinkan perpanjangan dan penarikan yang terkontrol.
- Aplikasi:Ini lebih serbaguna dan digunakan dalam berbagai macam mesin, termasuk peralatan konstruksi (misalnya, excavator), mesin industri, dan sistem otomotif,dimana gerakan yang tepat dan konsisten di kedua arah diperlukan.
3.Silinder Hidraulik Teleskop
- Operasi:Silinder teleskopik terdiri dari beberapa tahap atau lengan yang meluas secara berurutan.Silinder ini memungkinkan untuk stroke yang jauh lebih lama daripada silinder standar dengan panjang yang sama ditarik kembali.
- Aplikasi:Silinder teleskopik sering digunakan di aplikasi di mana ruang terbatas tetapi stroke panjang diperlukan, seperti di truk dump, derek, dan peralatan penanganan bahan.
Setiap jenis silinder hidrolik memiliki keunggulan uniknya, membuatnya cocok untuk aplikasi industri dan mekanik yang berbeda.
Katup hidrolik adalah komponen penting dalam sistem hidrolik, yang digunakan untuk mengontrol aliran dan arah cairan hidrolik.Memahami bagaimana mereka bekerja melibatkan mengetahui berbagai jenis katup hidrolik, komponen mereka, dan prinsip-prinsip operasi mereka. Berikut ini gambaran rinci:
Jenis katup hidraulik
-
Klep kontrol arah:
- Mengontrol arah aliran cairan hidrolik dalam sistem.
- Jenisnya meliputi:
- Klep Spool:Gunakan spool untuk mengarahkan aliran cairan antara port yang berbeda.
- Klep Boneka:Gunakan boneka untuk membuka atau menutup jalur aliran.
-
Klep kontrol tekanan:
- Atur tekanan dalam sistem hidrolik.
- Jenisnya meliputi:
- Katup bantuan:Lindungi sistem dari tekanan yang berlebihan dengan mengalihkan cairan ketika tekanan melebihi batas yang ditetapkan.
- Katup pengurangan:Menjaga tekanan rendah di bagian dari sistem.
- Katup urutan:Memastikan bahwa operasi terjadi dalam urutan tertentu dengan mempertahankan tekanan pengaturan sebelum memungkinkan aliran cairan ke bagian lain dari sistem.
-
Katup kontrol aliran:
- Atur laju aliran cairan hidrolik untuk mengontrol kecepatan aktuator.
- Jenisnya meliputi:
- Katup gas:Lubang yang diatur secara manual.
- Klep Kompensasi Tekanan:Jaga aliran yang konsisten terlepas dari variasi tekanan.
Komponen katup hidraulik
-
Tubuh:
- Rumah utama yang berisi semua komponen internal dan menyediakan jalur aliran untuk cairan hidrolik.
-
Spool atau Poppet:
- Elemen bergerak di dalam katup yang mengarahkan aliran cairan. Posisi spool atau poppet menentukan port mana yang terhubung atau diblokir.
-
Akkuator:
- Mekanisme yang menggerakkan spool atau boneka.
- Manual:Lever atau roda tangan.
- Solenoid:Dioperasikan secara listrik.
- Hidraulik:Tekanan pilot digunakan untuk menggerakkan gulungan.
- Pneumatik:Tekanan udara digunakan untuk menggerakkan gulungan.
-
Mata air:
Digunakan untuk mengembalikan gulungan atau boneka ke posisi defaultnya ketika tidak ada kekuatan pemicu yang diterapkan.
-
Pelabuhan:
Koneksi untuk saluran hidrolik. Biasanya diberi label sebagai P (tekanan), T (tank), A dan B (port aktuator), dll.
Prinsip Operasi
-
Kontrol arah:
Posisi spool atau poppet di dalam tubuh katup menentukan jalur aliran cairan hidrolik. Dalam katup spool khas, spool geser maju mundur,pembukaan dan penutupan jalur aliran antara pelabuhanDalam katup poppet, poppet bergerak untuk membuka atau menutup jalur aliran.
-
Kontrol tekanan:
-Klep kontrol tekanan menggunakan mekanisme beban pegas untuk mempertahankan atau membatasi tekanan.ketika tekanan sistem melebihi pengaturan pegas, katup terbuka untuk mengalihkan cairan dan menurunkan tekanan.katup mempertahankan tekanan output yang lebih rendah dengan membuka untuk mengurangi tekanan ketika output melebihi nilai yang ditetapkan.
-
Kontrol aliran:
Katup kontrol aliran menyesuaikan ukuran aliran untuk mengatur aliran.ukuran lubang diatur secara manual untuk kontrol aliran - Dalam katup tekanan-kompensasi, mekanisme kompensator menyesuaikan ukuran lubang untuk mempertahankan aliran yang konsisten meskipun perubahan tekanan.
Contoh Operasi Katup Hidraulik
-
Operasi katup bantuan:
- Ketika tekanan sistem mencapai titik pengaturan katup bantuan, katup terbuka untuk memungkinkan cairan mengalir ke tangki, mencegah penumpukan tekanan yang berlebihan.
-
Operasi katup kontrol arah:
- Dalam 4 arah, katup spool 3 posisi, posisi pusat dapat memblokir semua port,saat memindahkan spool ke satu sisi menghubungkan port pompa ke satu port aktuator dan port tangki ke port aktuator lainnya, mengontrol arah aktuator.
-
Operasi katup kontrol aliran:
- Sebuah katup jarum, ketika disetel, mengubah ukuran lubang, mengontrol laju aliran ke aktuator, sehingga mengontrol kecepatan.
Pemeliharaan dan Penyelesaian Masalah
-
Pemeriksaan reguler:
- Periksa kebocoran, keausan, dan operasi yang benar.- Periksa segel dan mengganti jika perlu.
-
Kebersihan:
- Pastikan cairan hidrolik dan komponen bebas dari kontaminasi untuk mencegah katup menempel atau tidak berfungsi dengan baik.
-
Penyesuaian yang Tepat:
- Pastikan bahwa pengaturan tekanan diatur dengan benar sesuai dengan persyaratan sistem.-Sekali-kali memeriksa dan menyesuaikan pengaturan aliran untuk mempertahankan kecepatan aktuator yang diinginkan.
Katup hidrolik sangat penting untuk pengendalian sistem hidrolik yang tepat, dan memahami pengoperasiannya adalah kunci untuk menjaga mesin hidrolik yang efisien dan dapat diandalkan.
