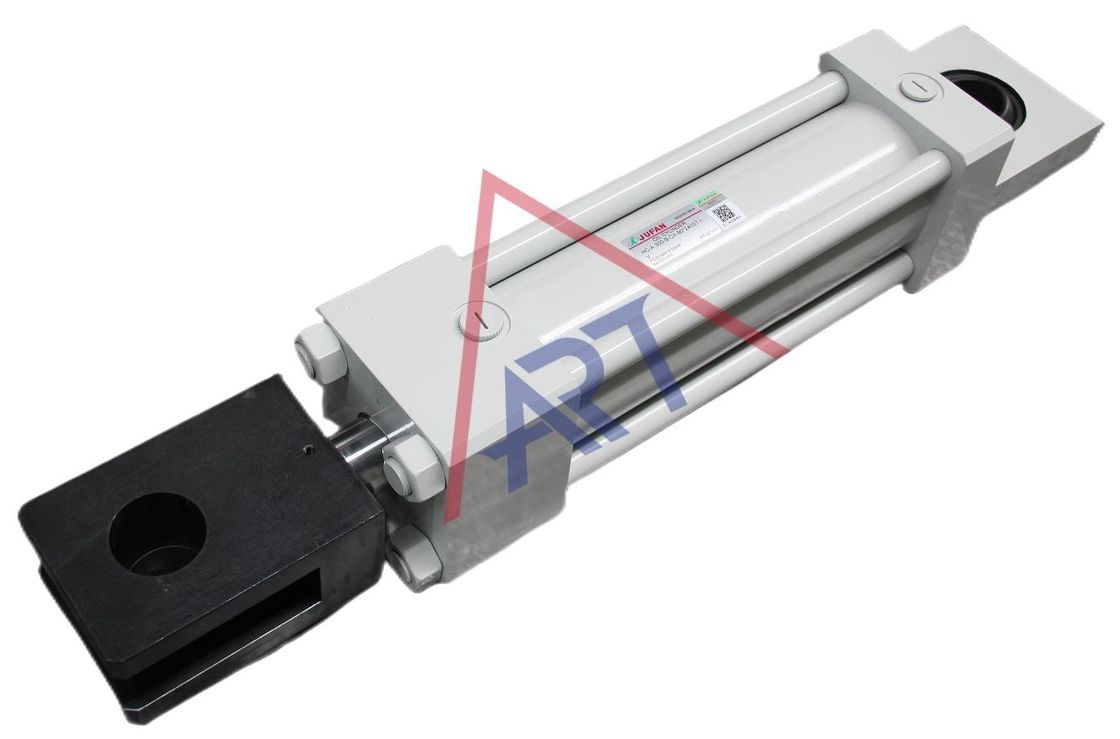

Silinder hidraulik Single Acting dan Double Acting: Apa perbedaannya?

Silinder hidraulik berfungsi tunggal dan berfungsi ganda adalah jenis aktuator yang digunakan dalam sistem hidraulik.

1. Silinder hidraulik beraksi tunggal:

   • Silinder-silinder ini memiliki satu port yang masukkan cairan hidrolik.
   • Cairan hidraulik hanya digunakan di satu sisi piston untuk menciptakan gerakan.
   • Pengembalian piston biasanya dicapai oleh gaya eksternal, seperti pegas atau beban eksternal.
   • Aplikasi umum termasuk di mana beban hanya perlu dipindahkan ke satu arah, dan ada kekuatan eksternal untuk menarik piston.

2. Silinder hidraulik beraksi ganda:

   • Silinder ini memiliki dua port - satu untuk cairan masuk dan satu lagi untuk cairan keluar.
   • Cairan hidraulik digunakan secara bergantian di kedua sisi piston untuk memperpanjang dan menariknya.
   • Silinder beraksi ganda lebih serbaguna karena dapat melakukan pekerjaan di kedua arah.
   • Mereka biasanya digunakan dalam aplikasi di mana kontrol yang tepat atas perpanjangan dan retrasi piston diperlukan.

Singkatnya, perbedaan utama adalah bahwa silinder beraksi tunggal menggunakan cairan hidrolik di satu sisi piston, biasanya bergantung pada gaya eksternal untuk pukulan kembali.silinder beraksi ganda menggunakan cairan hidrolik di kedua sisi piston, memungkinkan gerakan terkontrol ke kedua arah.

Silinder hidrolik adalah jenis aktuator yang mengubah energi dari cairan hidrolik bertekanan menjadi energi mekanik, menghasilkan gerakan linier. Gerakan linier ini digunakan untuk mendorong, menarik, mengangkat,atau posisi beban dalam berbagai sistem mekanis.

Pada dasarnya, silinder hidrolik bertindak sebagai otot dalam sistem hidrolik, menyediakan kekuatan dan gerakan yang diperlukan untuk melakukan tugas dalam berbagai aplikasi,mulai dari mesin berat hingga otomatisasi industri.

Apa itu sistem panduan linier?

Sistem panduan linier mengacu pada susunan keseluruhan atau pengaturan yang menggabungkan panduan linier untuk memfasilitasi gerakan linier yang terkontrol dan tepat.

Rel Panduan Linear: Ini adalah rel yang panjang dan lurus yang memberikan permukaan yang halus dan datar di mana gerakan linier akan terjadi.Mereka sering memiliki fitur seperti alur atau rel untuk mengakomodasi kereta.

Kereta atau Slider: Kereta adalah komponen yang bergerak di sepanjang rel panduan linier.Gerobak biasanya diikat pada beban atau mesin yang perlu bergerak secara linier.

Mekanisme Drive: Ini adalah sistem yang bertanggung jawab untuk mengemudi gerakan linier.atau mekanisme lain tergantung pada desain khusus dan persyaratan sistem panduan linier.

Struktur pendukung: Ini termasuk bracket, pendukung, atau bingkai yang menahan rel panduan linier di tempat dan memberikan stabilitas untuk keseluruhan sistem.

Sistem panduan linier menemukan aplikasi di berbagai industri, termasuk mesin CNC, robotika, manufaktur otomatis,dan mesin presisi lainnya di mana gerakan linier yang terkontrol dan dapat diulang sangat pentingMereka sangat penting untuk memastikan akurasi, mengurangi gesekan, dan meningkatkan kinerja keseluruhan mesin dan peralatan.

Pemasangan

Simbol	Nama	Menggambar	Simbol	Nama	Menggambar
SD	Dasar		TC	Trunnion menengah
FA	Flang batang		TA	Trunnion kepala
FB	Flang kepala		CA	Clevis
LA	Kaki		CB	Clivis ganda
LB	Sudut ujung

Pengaturan dan pengujian silinder hidrolik

Pertama, kurangi tekanan kerja di dalam silinder menjadi sekitar (0,5-1) MPa. Kemudian, buat batang piston melakukan gerakan bergantian dan buka colokan knalpot untuk knalpot.

Metode pembukaan adalah sebagai berikut:

Ketika piston mencapai akhir pukulan, buka colokan knalpot pada saat tekanan meningkat, dan segera menutup sebelum kembali dimulai.Anda bisa mendengar suara mendesisSaat udara benar-benar dibuang, minyak yang disemprotkan akan jernih.

Jika silinder hidrolik dilengkapi dengan perangkat penyangga yang dapat disesuaikan, dan piston bergerak, pertama-tama atur katup gas ke posisi dengan tingkat aliran yang lebih rendah,dan kemudian secara bertahap menyesuaikan ukuran port gas sampai persyaratan dipenuhi.

Selain melakukan tugas penyesuaian di atas, perlu untuk memeriksa kebocoran minyak di berbagai komponen penyegelan dan apakah baut bagian penghubung longgar,Untuk mencegah kecelakaan.

Berdasarkan penggunaan silinder hidraulik, jadwal waktu pemeriksaan teratur dan menyimpan catatan inspeksi.

1. Pengaturan Perangkat Eksos:

2. Pengaturan Perangkat Buffer:

3. Pemeriksaan berbagai bagian silinder hidrolik:

4. Pemeriksaan reguler:

Langkah penyelarasan:

1.Putar kunci kacang ke arah arah jarum jam dengan 1/4 lingkaran dengan kunci.

2Menggunakan kunci hex untuk menyesuaikan sekrup alignment B:

1) arah jarum jam, kecepatan batang akan melambat

2) Berlawanan arah jarum jam, kecepatan batang akan naik.

3.Setelah penyelarasan, gunakan hex. wrerch untuk memperbaiki sekrup penyelarasan B, dan kemudian kencang nut bantal C untuk mencegah kemungkinan

kebocoran dari segel bantal D

4.Tekan nut kunci A

Posisi pelabuhan dan bantalan

Tipe SD	Tipe LA
Standar=A:port input B:posisi bantal D:posisi katup pemeriksaan

contoh:Formulir pesanan untuk posisi HCA70-LA-C-100X200-B-B-A

Input port = posisi B

Cushion = Posisi

Panjang bantal

	Bore ((mm)	L	Aku
	32-63	20	10
	80 sampai 160	25	15
	180-224	30	27
	250	35	32

• Jika gerakan silinder dengan beban lebih dari 500 mm/detik,
• Jika kecepatan bergerak lebih tinggi dari 750mm/detik,ventil pengurangan kecepatan eksternal harus digunakan

Permohonantidak hanya untuk produksi alat mesin mekanik dan peralatan pengolahan logam, tetapi juga dapat digunakan secara luas dalam aktuator baja, kontrol pembangkit listrik tenaga nuklir, lift penumpang, dll


Jenis	Simbol	Menggambar	Bersama Bellow	Buktinya	Bore ((mm)
					32,40,50,63,80,100,125,150,180,200,224,250
Akting ganda	HCA		HCA-H	HCA-J
Tulang ganda	HCC		HCC-H	HCC-J
Batang ganda dengan keselarasan	HCD		HCD-H	HCD-J

HC2...A...70...    ...SD...C...100...200ST...    ...    ...    ...    ...    ...

1) 2) 3) 4) 5) 6) 7) 8) 9) 10) 11) 12) 13)

Menentukan bahan yang dibutuhkan saat memesan

(1)N:NBR

(2)V:F≤200°C

Pabrik:

 Silinder hidraulik sebagai aktuator:

Tentu saja, silinder hidrolik adalah jenis alat pemicu yang umum.dan silinder hidrolik melakukan ini dengan menggunakan energi dari cairan hidrolik bertekanan.

Begini cara kerjanya:

Energi masukan: Energi masukan adalah dalam bentuk tekanan hidrolik yang diterapkan pada cairan dalam silinder.

Konstruksi Silinder: Silinder hidrolik terdiri dari tong silinder, piston, dan cairan hidrolik.

Generasi Kekuatan: Ketika cairan hidrolik ditekan, ia memberikan kekuatan pada piston.

Gerakan: Saat piston bergerak, ia menghasilkan gerakan linier. Gerakan ini dapat digunakan untuk berbagai tujuan, seperti mengangkat, mendorong, menarik, atau membungkuk, tergantung pada desain dan aplikasi.

Silinder hidrolik banyak digunakan di berbagai industri untuk aplikasi tugas berat di mana kekuatan tinggi diperlukan.membuat mereka pilihan yang sangat baik untuk penggerak dalam peralatan konstruksi, mesin manufaktur, dan sistem mekanis lainnya.

Perbaikan silinder hidrolikBerikut adalah panduan umum untuk membantu Anda melalui proses:

Alat dan Bahan yang Dibutuhkan:
Kunci dan obeng
Kit segel (spesifik untuk model silinder Anda)
Solvent pembersih
Pelumas
Kunci torsi
Palu dengan wajah lunak


Langkah:
Keamanan Pertama:

Pastikan sistem hidrolik tertekan.
Putuskan kabel hidraulik dan lepaskan silinder dari mesin.
Bersihkan bagian luar silinder untuk mencegah kontaminasi.
Membongkar:

Lepaskan tutup ujung silinder atau kacang kelenjar menggunakan alat yang sesuai.
Dengan hati-hati menarik piston rod dari batang silinder.
Lepaskan segel, wiper, dan bantalan dari piston dan kelenjar.

Pemeriksaan:

Periksa batang piston untuk keteraturan, lubang, atau skor.
Periksa batang silinder untuk keausan atau kerusakan.
Periksa semua segel dan bantalan untuk tanda-tanda keausan atau kerusakan.


Pembersihan:

Bersihkan semua komponen dengan pelarut yang tepat.
Pastikan tidak ada puing-puing yang bisa mencemari sistem.
Penggantian Segel:

Ganti semua segel, wiper, dan bantalan dengan yang baru dari kit segel.
Lubricate segel baru untuk memudahkan instalasi.

Penggabungan kembali:

Masang kembali piston dan kelenjar dengan segel baru dalam orientasi yang benar.
Dengan hati-hati masukkan piston rod kembali ke barel silinder.
Pasang tutup ujung atau kacang kelenjar sesuai dengan spesifikasi torsi pabrikan.
Pengujian:

Hubungkan kembali saluran hidraulik dan keluarkan darah dari sistem untuk menghilangkan udara.
Uji silinder dengan tekanan rendah untuk memeriksa kebocoran.
Tingkatkan tekanan secara bertahap dan pastikan silinder beroperasi dengan lancar dan benar.


Tips:
Dokumentasi: Lihat manual layanan produsen untuk instruksi spesifik yang berkaitan dengan model silinder hidrolik Anda.
Set segel: Selalu gunakan set segel khusus untuk model silinder Anda untuk memastikan pas dan fungsi yang tepat.
Lingkungan: Lakukan perbaikan di lingkungan yang bersih untuk menghindari kontaminasi.
Keakuratan: Perhatikan detail, terutama ketika menangani segel dan memasang kembali komponen.
Jika Anda mengalami kerusakan besar atau jika silinder tidak berfungsi dengan baik setelah diperbaiki, mungkin yang terbaik adalah berkonsultasi dengan seorang profesional atau mempertimbangkan untuk mengganti silinder.
