Deskripsi:

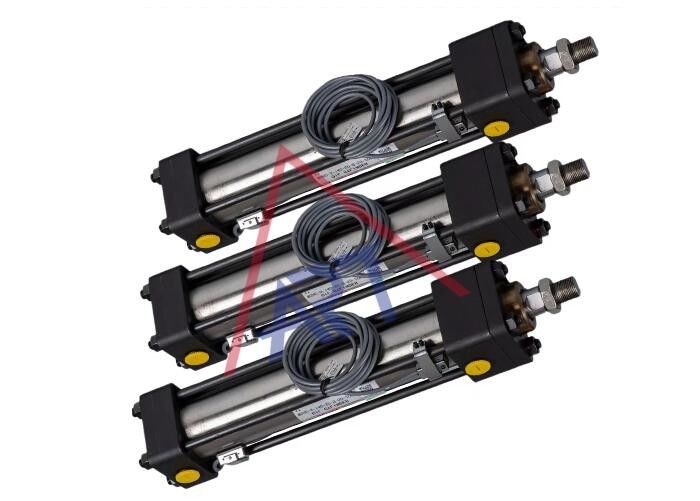

1Silinder hidraulik induksi magnetik menggunakan sensor kedekatan yang mendeteksi sinyal melalui sensing magnetik.
2Sensor kedekatan terletak di permukaan tabung silinder dan mendeteksi sinyal dari magnet yang tertanam di piston.
3Posisi sinyal sensor jarak dekat ditentukan oleh lokasi sensor jarak dekat pada tabung silinder.
4Hal ini membuat mudah untuk mengatur dan menyelaraskan sensor, menghemat waktu selama proses desain dan perakitan.
5Dimensi eksternal silinder induktif MGHC adalah sama dengan silinder HC tie-rod, membuat mereka saling bergantian dalam aplikasi tertentu.Hal ini memungkinkan untuk mudah mengganti atau meningkatkan tabung yang ada tanpa memodifikasi peralatan terkait.
Secara keseluruhan, penggunaan silinder hidraulik induksi magnetik dengan sensor kedekatan memberikan deteksi posisi yang akurat dan dapat diandalkan, yang penting dalam banyak aplikasi industri.
Silinder hidrolik terbuat dari apa?
Silinder hidrolik biasanya terbuat dari bahan tahan lama untuk menahan kekuatan dan tekanan yang mereka hadapi.
-
Barel Silinder: Bagian ini seringkali terbuat dari tabung baja tanpa jahitan, memberikan kekuatan dan ketahanan terhadap keausan.
-
Piston:Piston biasanya terbuat dari bahan seperti baja, aluminium, atau besi cor.
-
Piston Rod: Sama seperti tong silinder, batang piston umumnya terbuat dari baja bertenaga tinggi untuk menangani kekuatan tarik selama operasi.
-
Segel: Silinder hidrolik menggabungkan berbagai segel untuk mencegah kebocoran cairan hidrolik. Segel ini seringkali terbuat dari karet atau bahan elastomer lainnya.
-
Penutup ujung dan komponen pemasangan: Bagian-bagian ini dapat terbuat dari logam seperti baja atau aluminium, memberikan dukungan struktural dan memungkinkan pemasangan silinder ke komponen lain.
Pilihan bahan tergantung pada faktor-faktor seperti aplikasi, kebutuhan beban, dan kondisi lingkungan.dan kompatibilitas dengan lingkungan operasi.
Dimensi eksternal:
| MGHCA-SD beraksi ganda, dasar |
MGHCA-SD batang ganda, dasar |
 |
|
| |
| dengan bellow (MGHCAH) |
dengan tahan panas/erosi ((MGHCAJ) |
|
Menentukan bahan yang dibutuhkan saat memesan
1) N:NBR
2)V::≤ 200°C
|
80°C≤suhu:≤200°C.
Dimensi sama dengan tipe dasar
|
Formulir pesanan
MGHC-A...70...H...FA...C...80X100...B...Y...25 mm...1...Tn...A...B...1
1 2 3 4 5 6 7 8 9 10 11
| MGHC:Silinder Tie-Rod Induktif |
| 1) Tipe |
A: akting ganda
C: batang ganda
D: batang ganda dengan keselarasan stroke
|
| 2)tekanan kerja |
70:70kgf/cm2
140: 140kgf/cm2
|
| 3) Kinerja kosong: (penggunaan standar) |
H:dengan di bawah
J:bertahan terhadap panas/erosi
(catatan:"ruang kosong"jika tidak digunakan)
|
| 4)Tipe pemasangan |
SD/FA/FB/CA/CB/LA/LB/TA/TC |
| 5)Ukuran batang |
C: Kelas C B: Kelas B
Catatan: 1.standar: batang kelas HC-70+C
2.Standar: batang kelas HC-140+B
3. Mohon tentukan kapan batang kelas HC-70+B atau batang kelas HC-140+C
|
| 6) Tube Bor ((mm) |
32,40,50,63,80,100,125,150,180,200,224,250 |
| 7)Stroke ((mm) |
Max.stroke = Max panjang stroke-Min. panjang stroke |
| 8)Blank bantal: |
1) ruang:tidak ada bantal
2)B:Bantal di kedua ujung
3)R: Bantal pada penutup batang
4)H:Bantal di atas tutup kepala
|
| 9) Konektor Y |
1)Y:Y konektor
2)I:I konektor
|
| 10)Penyesuaian stroke |
Hanya keselarasan ke depan dan panjang selaras < atau = panjang pukulan |
| 11) Spesifikasi. |
(1) JFS-01
(2) JFS-01CC
(3) JFS-01AA
(4) JFS-01BB
|
| 12)Sensor dan kuantitas |
1) T:2 kabel, 2 meter
P: PNP3 kabel, 2 meter
N: NPN3 kabel, 2 meter
2)n:jumlah
|
| 13)Posisi pelabuhan |
NBR (penggunaan standar),2: PU 3:FPM |
| 14)Posisi bantal |
|
| 15) Pengemasan |
1) 1:PU ((penggunaan standar)
2) 2:NBR
3) 3:FPM
|
Pengaturan jarak dekat
Menggunakan kurung Menggunakan band
■Selama piston bergerak ke depan,posisi untuk mengaktifkan,jarak antara A dan
B disebut"area sensing aktif"
■Selama piston bergerak mundur dari posisi A ke posisi C, sensor masih "menyala", jarak
antara A dan C disebut "perasaan perbedaan".
Panjang bantal
|
Bore ((mm) |
L |
Aku |
| 32-63 |
20 |
10 |
| 80 sampai 160 |
25 |
15 |
| 180-224 |
30 |
27 |
| 250 |
35 |
32 |
- Jika gerakan silinder dengan beban lebih dari 500 mm/detik,
- Jika kecepatan bergerak lebih tinggi dari 750mm/detik,ventil pengurangan kecepatan eksternal harus digunakan
Permohonantidak hanya untuk produksi alat mesin mekanik dan peralatan pengolahan logam, tetapi juga dapat digunakan secara luas dalam aktuator baja, kontrol pembangkit listrik tenaga nuklir, lift penumpang, dll
| Jenis |
Simbol |
Menggambar |
Bersama Bellow |
Buktinya |
Bore ((mm) |
|
|
32,40,50,63,80,100,
125,150,180,200,224,
250
|
| Akting ganda |
HCA |
|
HCA-H |
HCA-J |
| Tulang ganda |
HCC |
|
HCC-H |
HCC-J |
| Batang ganda dengan keselarasan |
HCD |
|
HCD-H |
HCD-J |
